比例换向阀-电控元件-压力补偿阀

产品描述

　　比例换向阀的功能是用来控制液压缸或者液压马达的这个阀门可以根据所给的电流或电压的大小来改变阀的开口大小从而达到控制液压缸速度快慢的目的.其原理就是比例电磁铁控制阀芯开口度。

性能与特点

比例换向阀紧凑型结构，集成放大器，可靠性高，在不断开液压回路的情况下可方便更换电磁铁线圈及放大，联系流量控制，安装尺寸按DIN 24340-A10和ISO 4401：1994

功能概述：该比例换向阀包括铸铁阀体，专用控制阀芯，两根对中弹簧及其支撑垫圈和一至二个比例电磁铁内部装有一或二块电控板的控制盒，可以安装在任一电磁铁上，其中电控板数目与电磁铁数目相同，对于带两个电磁铁型号，则控制盒与另一电磁铁插座相对面布置，通过DIN接头，两芯电缆和套管链接，控制盒通过一个四针接头连接电源和控制信号，型号为M12X1，电磁铁线圈包括控制盒，可以再轴上±90°内转动。

该电控单元输出到电磁铁的电流控制信号变化，电磁铁推动阀芯的位移与控制电流成比例，电控单元提供了一下的调节能力，偏置，增益，斜坡多发生器的上升，下降时间，颤振信号发生器的幅值和频率(2个频率)。各个功能以LED指示灯标示。为用户提供﹢10V(﹢5V用于12V电压)的稳压电源，使用这些电压时电压控制型号>=1K欧的电位器引出，电控板的电压或电流控制模式转换，由SW1至SW3的开关位置确定;阀体表面磷化处理，电磁铁线圈表面镀锌处理

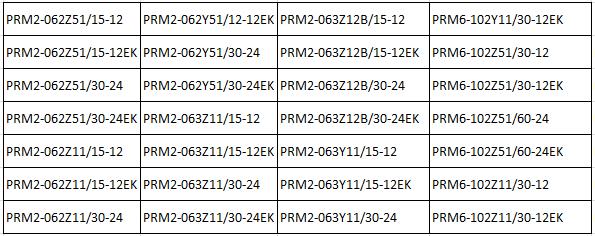

参数尺寸
